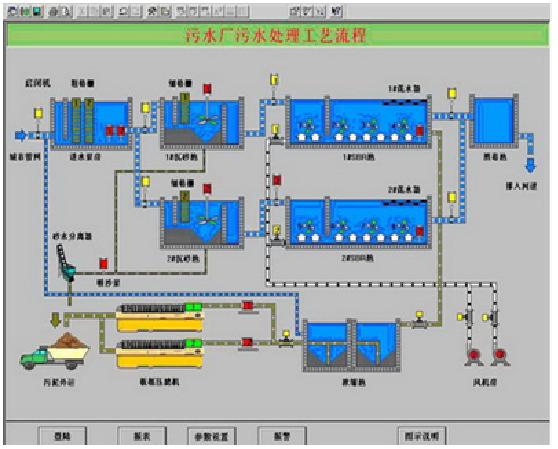

　　人機界面是操作者和系統交互聯系的平臺，它直接面向操作者，是用戶認識評價一個系統的首要部分。本系統采用在DOS環境下運行的AQUAMONITOR7軟件包把圖形、文字有機地結合在一起，立體感強，操作簡便，直觀舒適。操作者可用鼠標完成對軟件的全部操作，包括菜單選擇、畫面切換、實時數據顯示、歷史數據前/后翻頁、報表生成及打印、故障查詢及復位、文件管理、參數設定等等，每頁圖形均固定有即時報警信息欄、向上翻頁、回到主菜單、打開報警顯示屏，操作人員姓名注冊顯示、故障/維修/模擬報警實時顯示等功能。本軟件包不足之處在于它采用的是英文界面，而在現在的給排水引進項目中，一般都預先提出使用中文界面軟件，外方也能滿足。　

　　2、污水處理自動控制過程

　　(1)選定所有受控對象運行模式為自動。

　　(2)輸入或選擇有關模擬量上、下限值等。

　　2.1　進水泵

　　在全自控狀態，5＃進水泵為備用，其余4臺泵根據泵房液位高低和各自累計工作時間多少決定自動開停順序。將設定的進水泵房液位高度，如6m定為100%，2m定為0%，則液位高度在0～25%時，第1臺泵啟動，25%～50%時，第2臺泵啟動，50%～75%時，第3臺泵啟動，75%～100%時，第4臺泵啟動。反之，當液位從75%～100%降到75%以下，則1臺泵先停，隨著液位逐漸下降到0，其余3臺泵相繼停機。

　　2.2　粗格柵

　　進水泵前粗格柵根據設定的柵前后液位差(如ΔH＝10cm)或定時(如ΔT＝5min)開停機。

　　2.3　細格柵

　　進水泵后細格柵自動工作原理同粗格柵。

　　2.4　刮砂橋和砂泵

　　細格柵后一道工序--沉砂池刮砂橋，則根據設定的運行周期(如每隔8h啟動1次)自動控制開機，砂泵也同時運行，待砂橋在池上往返運動一個來回后，砂橋、砂泵自動停機。

　　2.5　進水流量和pH計

　　從沉砂池出來的污水流經巴氏計量槽，此處的超聲波流量計記錄瞬時流量和累計流量，瞬時流量如超過設定的上、下限值則報警；計量槽后的pH計可同時自動檢測進水pH值和水溫，如這兩個模擬量超出測量范圍也會報警。

　　2.6　水下推進器

　　厭氧池和缺氧/好氧池水下推進器設定為"自動"運行狀態后將連續運行，除非故障或手動停機。

　　2.7　羅茨鼓風機

　　鼓風機為污水生化處理的關鍵性設備。傳統的羅茨鼓風機旋轉活塞片呈"8"字型，存在著噪音大，出口風壓風量均為定值，不可調節之缺點。本工程共引進GM130L型羅茨鼓風機5 臺(1＃、2＃為一組，4＃、5＃為另一組，3＃風機備用)，風機活塞片側面近似呈三片夾角為120℃的橢圓，其中1＃、5＃風機設有變頻調速裝置用于調整風機的轉速，起到調節風量大小的作用。供氣干管共2根，每組風機各供1根，3＃風機兼作備用，并與2根主管連通。每根供氣干管對應1座缺氧/好氧池，PLC根據每組缺氧/好氧池出水口溶解氧計自動檢測到的溶解氧值比較決定各組風機的開、停或1＃、5＃變頻調速羅茨鼓風機的轉速，以保證池中溶解氧滿足工藝要求。

　　2.8　回流污泥泵

　　5＃回流污泥泵為備用，其余4臺泵工作程序同進水泵；不同的是，它們的開停除受回流污泥泵房液位高低控制外，還受進水流量大小變化控制。每臺泵在以上任一開機控制條件滿足后即可開機。反之，當兩個關機控制條件同時滿足后才會停機。

　　2.9　二沉池刮泥橋和浮渣泵

　　從2座缺氧/好氧池出來的泥水混合物都進入一座中心配水周邊積泥的結合井，并通過結合井將污水均勻配至4個二沉池；二沉池采用中心進水、周邊出水輻流式沉淀池，每池設1臺 2/3式機械刮泥橋和1臺依浮渣井液位高低自動開/停的浮渣泵，浮渣泵將刮泥橋上附有的浮渣刮板從池面刮入浮渣井的浮渣輸送到剩余污泥泵房。由于比重不同，在二沉池中停留一段時間的泥水混合物即進行分離，上清液溢進出水槽作為尾水排放到廠外農渠，而沉降后污泥則依自重流向回流污泥泵房。

　　2.10　剩余污泥泵
　　剩余污泥泵房底部通過閥門與回流污泥泵房連通，3臺剩余污泥泵依時間程序定時開機，直至將設定體積的泥、渣排至濃縮池待處理。

污水處理控制裝置構成

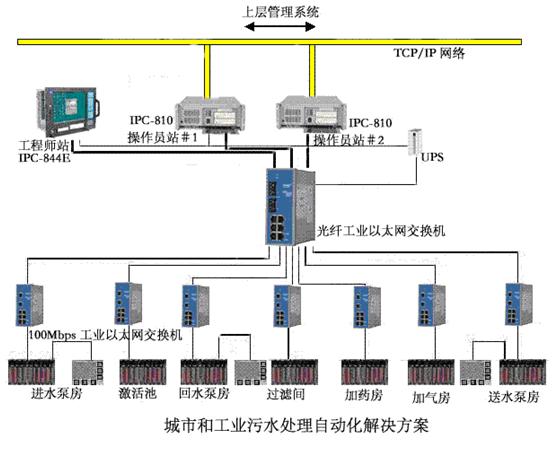

該裝置計算機監控系統為主機選用美國COMPAQ 80486計算機，分站選用法國TELEMECANIQUE TSX7型可編程控制器(PLC)的集散型自動化控制系統。軟件為采用AQUAMONITOR7平臺開發的專用軟件包。

自動檢測裝置包括電能、進水流量、pH值、溶解氧、氧化還原、回流污泥流量、剩余污泥流量及水位、水溫等八類過程自動檢測儀表，其輸出均為模擬量信號(4～20mA)。

該污水處理電氣自控系統基本控制思想是：功能和危險分散，監督和管理集中。　
